Elektro-permanentní magnety do nosnosti 5 t - EPM

Série EPM - B



Elektro-permanentní břemenové magnety EPM typu B se často používají k běžné manipulaci a vyznačují se střední hmotností. Jsou vhodné zejména pro zvedání plechů a výpalků, ale díky možnosti využití i pólových nástavců, lze je použít i pro tvarové nebo profilované sériové dílce.

EPM-B jsou vyrobeny velmi robustně, aby obstáli i v nejtěžších provozech. Elektrická řídící jednotka umožňuje ovládání bez jakékoliv fyzické námahy. Při deaktivaci magnetu se automaticky odmagnetuje i břemeno.

V provozu je využíván u manipulačního zařízení, manipulátorů i robotů. Významnou výhodou EPM-B magnetu je jeho konstrukce z bistabilních permanentních magnetů ovládaných jednotkou MCU.

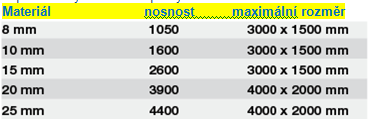

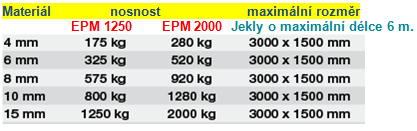

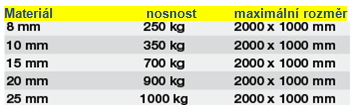

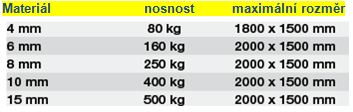

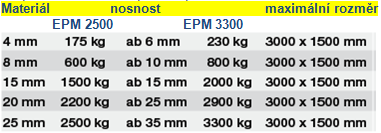

Hlavní technické parametry Model Nosnost (Kg) Síla mat. (mm) Rozměry (mm) Síla (kN) Hmotnost EPM-B 300 300 15 170 170 76 12 14 EPM-B 500 500 15 230 160 76 20 17 EPM-B 600 600 15 430 95 76 20 17 EPM-B 750 - - - - - - - EPM-B 1000 1000 22 230 230 80 30 28 EPM-B 1250 1250 15 430 160 76 40 35 EPM-B 2000 2000 15 690 160 76 64 49 EPM-B 2500 2500 22 500 230 80 80 62 EPM-B 3300 3300 35 620 270 88 108 98 EPM-B 4400 4400 22 860 230 80 144 110

*magnety série EPM-B musí být vybaveny elektronickou řídící jednotkou MCU



Série EPM - BA



Elektro-permanentní břemenové magnety EPM typu BA se často používají k běžné manipulaci a vyznačují se střední hmotností. Jsou vhodné zejména pro zvedání plechů a výpalků, ale díky možnosti využití i pólových nástavců, lze je použít i pro tvarové nebo profilované sériové dílce.

EPM-B jsou vyrobeny velmi robustně, aby obstáli i v nejtěžších provozech. Elektrická řídící jednotka umožňuje ovládání bez jakékoliv fyzické námahy. Při deaktivaci magnetu se automaticky odmagnetuje i břemeno.

Na rozdíl od magnetů série EPM-B mají integrovanou řídící jednotku včetně ovládacích tlačítek a nevyžadují tak propojení s jednotkou MCU-FL a jsou ovládány a řízeny pomocí řídící jednotky, která je integrovaná na magnetu.



Hlavní technické parametry Model Nosnost (Kg) Rozměry (mm) Síla (kN) Hmotnost EPM-BA 500 500 230 160 370 20 25 EPM-BA 1000 1000 230 230 160 35 35 EPM-BA 1250 1250 430 160 160 40 35 EPM-BA 2000 2000 690 160 160 66 54 EPM-BA 2500 2500 500 230 160 80 65 EPM-BA 3300 3300 620 270 160 108 98 EPM-BA 4400 4400 860 230 160 144 118





EPM-BT Elektro-permanentní magnetická traverza

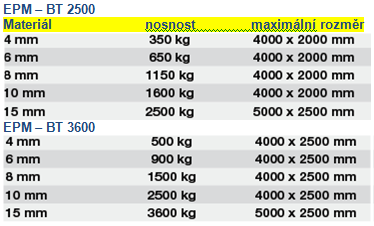

Elektro-permanentní magnet v kompaktním provedení s traverzou je určený pro častou manipulaci plechů větších formátů. Ovládání EPM-BT břemenového magnetu, je prováděno osvědčenou řídicí jednotkou, používanou u magnetu BA, která může pracovat přímo na síťové napětí. Na přání je možné EPM BT traverzy, vybavit IR dálkovým ovládáním nebo ovládací rukojetí. Speciální konstrukce i speciální tvary vyrobíme na zakázku.   Model nosnost Rozměry (mm) Síla (kN) Hmotnost (Kg) L B H EPM – BT 2500 2500 Kg 1000 430 380 80 138 EPM- BT 3600 3600 Kg 1200 690 380 120 175





Série EPM - M



Elektro-permanentní břemenové magnety typu EPM-M jsou používány pro malé až střední hmotnosti k manipulaci ve velkých množstvích, např. vyložení košů a přepravek. Jsou postaveny velmi robustně. A svoje uplatnění naleznou i ve směnném provozu. Elektrické ovládání umožňuje obsluze přepnutí přístroje bez fyzické námahy. Obzvláště při použití manipulačních robotů nabízí EPM-M významné výhody.

EPM-M využívá monostabilní permanentní magnetické pole, které je dočasně potlačeno elektromagnetickou cívkou. Proto není nutná žádná záložní baterie. Magnet vyžaduje externí napájecí zdroj, který může být dodán společně s magnetem.



Model	Max. nosnost		Rozměry (mm)			Tržná síla (N)	Napětí / El. proud	Váha (Kg)
	_	Ø	L	B	H
EPM – M 60	60 Kg	Ø14 -100 mm 40 Kg	160	70	141	2400	24 V DC / 9A	11
EPM – M 175		Ø50 -150 mm 80 Kg	200	110	142	4500	24 V DC / 8,3A	21



Model	číslo	Vstupní napětí	Výstupní napětí	Rozměry (mm)			Řídící napětí	El. proud
				L	B	H
Napájecí zdroj 10 A	1013 1010	230 V / 50 Hz	24 V	250	190	165	8 V	10 A





Příslušenství



Manipulační traverzy pro magnety EPM

EPM BT elektro-permanentní magnetické nosníky jsou vyráběny podle potřeb zákazníků, s pevnými, pohyblivými nebo otočnými držáky modulů. Mohou být ovládány ručně na jednotce, rádiem, nebo vestavěným ovládáním od jeřábu.



Vodící rukojeť s ovládáním

Pro ještě snadnější ovládání a manipulaci mohou být magnety série EPM-B a EPM-BA vybaveny vodící rukojetí s integrovaným ovládáním.



Volitelné dálkové ovládání

Pro ovládání magnetu v nepřístupných místech pro obsluhu, může být magnet dovybaven IR dálkovým ovládáním.

Tepelná ochrana magnetu pomoci pólových nástavců

Pro manipulaci břemen s vysokou teplotou je nutné magnet vybavit pólovými nástavci které oddálí břemeno vyzařující teplo, dále od funkčních ploch magnetů, které jsou choulostivé na přehřátí.



Volitelné polové nástavce pro kulatiny a profily

Pro manipulaci břemen s jinou než rovnou upínací plochou je magnet vhodné dovybavit pólovými nástavci, které nasměřují magnetický tok, tak aby byla upínací síla a styčná plocha co největší.

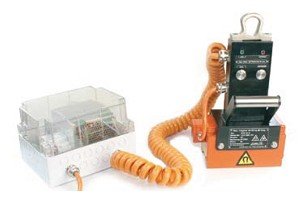

Řídící jednotka MCU-FL

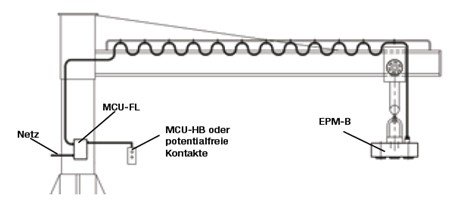

MCU-FL řídící jednotka je určena pro spojení s EPM-B břemenovým magnetem, jak je znázorněno na níže uvedeném nákresu a umožňuje ovládání různými způsoby:

- přes ovladač jeřábu (požaduje 2 tlačítka)
- s vlastním dálkovým nebo rádiovým ovladačem
- s kabelovým ručním ovladačem / MCU HB



Technická data: Doporučené napájení: 400 V / 50 Hz (230 V / 50 Hz) Pojistka: 20 A / GL Krytí: IP 55 D x Š x V: 200x200x120 mm, hmotnost cca. 4 kg Na přání nabízíme připojení přes spirálový kabel, nebo navíjecí kabelový buben, který lze snadno odpojovat přes konektory.

Model Rozměry Hmotnost (Kg) L B H MCU-FL 200 200 120 4 MCU-HB 80 50 20 0,2
