Hlavní charakteristiky systému QUAD BLOCK
|
 |
Modulární systém
QB systém je složen z 1 až 12 elektropermanentních modulů, nezávislých a volně stavitelných k upínání kusů každého tvaru a velikosti.
Příklady sestav QB:
Polové nástavce
Každý modul je standardně dodáván se 4-mi pólovými nástavci; tyto nástavce lze obrábět a přizpůsobovat dle požadavku zákazníka a upínaného dílce.
 |
 |
Dvě dostupné technologie magnetického upnutí
Systém QUAD BLOCK je dostupný ve verzi s čtvercovými póly QUAD EXTRA, ale i ve verzi s oboustranným magnetickým upnutím a kruhovými póly MillTEC GRIP.
QUAD BLOCK – QUAD EXTRA:
 |
 |

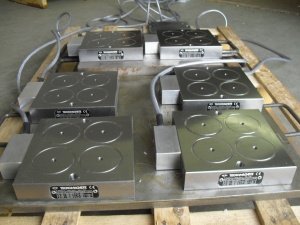

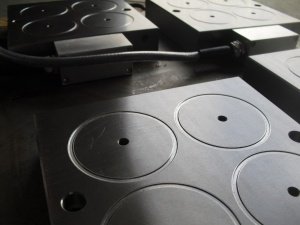

QUAD BLOCK – MillTEC GRIP (oboustranný magnet):
 |
 |
 |
Důmyslné propojení a snadná instalace
Systém je standardně dodáván s odolnými propojovacími kabely a slučovací jednotkou.
Všechny moduly jsou pevně zapojené do slučovací jednotky, která se k řídící jednotce připojuje snadno pomocí odpojitelného konektoru.
|

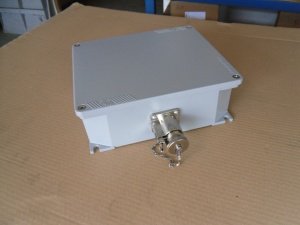

Slučovací jednotka s konektorem ERGON |
Snadné ovládání
Aktivace a deaktivace magnetu je řízena pomocí elektronické řídící jednotky s intuitivním ovládáním. Řídící jednotku je možné po aktivaci nebo deaktivaci od magnetu zcela odpojit.
S ohledem na velikost magnetu a požadované funkce může být magnetická deska standardně vybavena řídící jednotkou ST 120 nebo ST200.
V případě verze MillTEC GRIP je jednotka navíc opatřena klíčkem pro přepínání ovládání horní a spodní strany magnetu.
|
ST 120 |

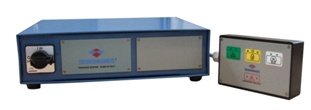

ST 200 |
Bezpečná síla
Patentovaný elektropermanentní magnetický cyklus používaný u všech elektropermanetních magnetů firmy TECNOMAGNETE dovoluje aktivovat a deaktivovat magnetickou desku krátkým impulsem během několika sekund. Po aktivování magnetu není potřeba jakákoliv energie, což zajišťuje vysokou úroveň bezpečnosti při obrábění. Vedle úspory energie, systém umožňuje tzv. „studené“ upnutí, čímž v žádném případě nedochází k tepelné deformaci obrobku a ztrátě upínací síly v čase.
Dostupné modely QUAD BLOCK
QUAD-BLOCK s technologií QUAD EXTRA
Modulární systém sestavený z magnetických bloků se 4-mi póly, který je primárně určen pro upínání svařenců při svařování. Svoje místo nalezne i při upínání složitých dílců při obrábění.
| |
QUAD-BLOCK s technologií MillTEC GRIP (oboustranný magnet)
Modulární systém sestavený z magnetických bloků se 4-mi kruhovými póly a oboustranným magnetickým upnutím, stejně tak jako standardní QUAD BLOCK -QX je primárně určen pro upínání svařenců při svařování. Svoje místo nalezne i při upínání složitých dílců při obrábění.
| |

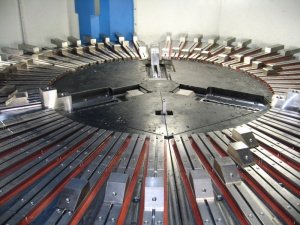

Speciální upínací systémy
Nabízíme taktéž navržení magnetického upínacího přípravku dle potřeb dané aplikace.
 |
Příslušenství

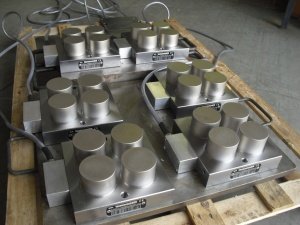

Polové nástavce pro sestavení samovyrovnávacího systému
Pólové nástavce vhodné při aplikaci systému na obráběcích strojích (frézování atd.).
 |
PMQ (pro verzi QUAD EXTRA) Pohyblivý pólový nástavec, který je v demagnetovaném stavu (s vypnutou deskou) schopný přizpůsobit svou výšku zakřivení obrobku. Po aktivaci magnetické desky stlačený nástavec “ztuhne“ případně “přiskočí“ a zajišťuje převod upínací magnetické síly. Tím je zajištěno dokonalé upnutí. |
|
|
PMR 70/45 (pro verzi MillTEC
GRIP)
Pohyblivý pólový nástavec, který je v demagnetovaném stavu (s vypnutou deskou) schopný přizpůsobit svou výšku zakřivení obrobku. Po aktivaci magnetické desky stlačený nástavec “ztuhne“ případně “přiskočí“ a zajišťuje převod upínací magnetické síly. Tím je zajištěno dokonalé upnutí. |
|
PFR (pro verzi QUAD EXTRA) Pevný pólový nástavec, který se v samovarovnávacím systému používá společně s pohyblivými pólovými nástavci v počtu 3 kusů. Tyto 3 nástavce slouží jako body pro definici roviny při ustavení obrobku. |
 |
PFR 70/45 (pro verzi MillTEC GRIP) Pevný pólový nástavec, který se v samovarovnávacím systému používá společně s pohyblivými pólovými nástavci v počtu 3 kusů. Tyto 3 nástavce slouží jako body pro definici roviny při ustavení obrobku. |
Pevné polové nástavce
Pólové nástavce vhodné při aplikaci systému na obráběcích strojích (frézování atd.).
 |
PFA (pro verzi QUAD EXTRA) Pevný pólový nástavec, který slouží pro vyvýšení obrobku nad horní plochu magnetu. Umožňuje tím lepší přístupnost bočních ploch obrobku, vrtání průchozích děr a prodlužuje životnost vrchní plochy magnetu. |
 |
PFR 70/20 (pro verzi MillTEC GRIP) Pevný pólový nástavec, který slouží pro vyvýšení obrobku nad horní plochu magnetu. Umožňuje tím lepší přístupnost bočních ploch obrobku, vrtání průchozích děr a prodlužuje životnost vrchní plochy magnetu. |
