Hlavní přednosti závitořezů s kloubovým ramenem

odlehčení drahých strojů (horizontky, CNC stroje),
rychlá návratnost investice do stroje,
vysoká flexibilita závitování,
jednoduchá ovládatelnost závitořezu,
jednoduchá obsluha,
vybavení více směrnou hlavou (závitování v jakémkoli úhlu)
nízké provozní náklady.
Plynulá regulace otáček
Bezkartáčkový elektronický motor

Hlavní charakteristiky závitořezů s kloubovým ramenem

Otočná hlava
	Stroj je standardně vybaven otočnou hlavou, umožňující řezání závitů v jakékoliv poloze, pod jakýmkoliv úhlem.

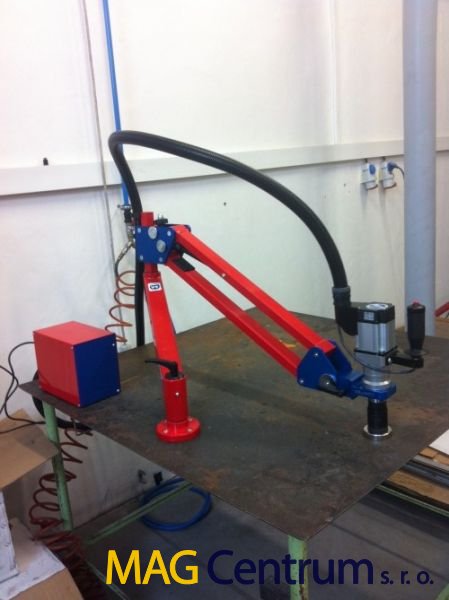

Vyvážené kloubové rameno
	Stroj je vybaven vyváženým hliníkovým ramenem, které zajišťuje rychlé a přesné polohování nástroje na otvor. Díky lehké hliníkové konstrukce je stroj snadno přenosný.

Snadné magnetické polohování

tl_files/magcentrum/DATA/JOYTAPY/pol_1_small.jpg

Polohování vřetena je zajištěno pomocí magnetu, který se umístí místo nástroje a přiložením na závitovanou plochu zajistí rychle a snadno absolutní kolmost vřetena.

tl_files/magcentrum/DATA/JOYTAPY/magnete_scontornato_small.jpg

Rovnováha a plynulost pohybu

tl_files/magcentrum/DATA/JOYTAPY/IMG_4763_small.jpg

Rovnováhu a plynulost pohybu zajišťují nastavitelné plynové pružiny a klouby ramen uložené v kuličkových ložiscích.

Řezání slepých i průchozích otvorů

tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg

Díky nastavitelné spojce integrované ve vrtacích pouzdrech je možné závitovat slepé i průchozí otvory.

¨

Elektronický motor

tl_files/magcentrum/DATA/JOYTAPY/IMG_4778_small.jpg

Elektronický motor s bezkartáčkovou technologií s možností plynulé regulace otáček. Motor je osazen joystickem s ovládacími tlačítky pro snadnou manipulaci a provádění pracovních operací.

tl_files/magcentrum/DATA/JOYTAPY/IMG_4777_small.jpg

Řídící elektronická jednotka

Společně se strojem je dodávána elektronická řídící jednotka pro řízení všech funkcí a napájení motoru.

Dostupné modely a technické parametry

Elektrické závitořezy série JOYTAP 2 - dvouramenné

tl_files/magcentrum/DATA/JOYTAPY/JT_2x.png

Pracovní rádius až 1280 mm

Model	Velikost řezaného závitu do oceli	Rozsah rychlosti bez zatížení (ot/min)	Hmotnost	Vřeteno
JT 2000	M2 - M12	100 - 1000	16 Kg	GR2
JT 2150	M3 - M16 (M20)	50 - 500	16 Kg	GR2
JT 2500	M5 - M24 (M26)	20 -200	17 Kg	GR2

Elektrické závitořezy série JOYTAP 3 - trojramenné

tl_files/magcentrum/DATA/JOYTAPY/IMG_4763_small.jpg

Pracovní rádius až 1900 mm

Model	Velikost řezaného závitu do oceli	Rozsah rychlosti bez zatížení (ot/min)	Hmotnost	Vřeteno
JT 3000	M2 - M12	100 - 1000	19 Kg	GR2
JT 3150	M3 - M16 (M20)	50 - 500	19 Kg	GR2
JT 3500	M5 - M24 (M26)	20 -200	20 Kg	GR2
JT 3750	M8 - M36	10 - 150	25 Kg	GR3
