Hlavní charakteristiky magnetů pro soustružení RADIAL POLE
|
Upnutí bez deformací

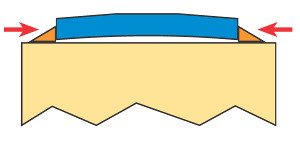

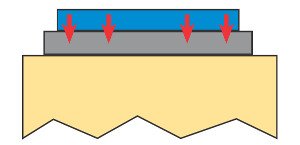

Díky upnutí v celé ploše obrobku jsou odstraněny nežádoucí deformace a pnutí obráběného kusu, které jsou typické při klasickém upnutí pomocí mechanických komponentů.
 |
 |
Plné využití velikosti stolu
S magnetickým systémem dokážete naplno využít maximální rozsah stroje. Není potřeba další prostor pro mechanické upínací komponenty.
 |
 |
Dokonalý přístup
Magnetický upínací povrch je zároveň referenční kontaktní plochou s obrobkem. Je zde umožněn maximální přístup nástrojů k obrobku na jedno upnutí. S použitím pólových nástavců může být obrobek upnut nad povrch magnetického systému.
 |
Vyrovnávací systém
Systém pohyblivých pólových nástavců automaticky vyrovnává součást při upnutí, a tím umožní perfektní rovnoběžnost obrobku. Použitím pohyblivých samo vyrovnávacích nástavců je možné upínat i hrubé neopracované obrobky a dosáhnout tak rovnoběžnosti na jedno otočení obrobku a zároveň provádět průchozí vrtání.
 |
Důmyslné připojení magnetu
Kartáčové kontakty
Pro předpřipravené stroje ve spolupráci s výrobcem, je možné využití systému napájení magnetu přes kartáčkové kontakty.
 |
Konektorová verze s odkládací zásuvkou
V případě dodatečného dovybavení stroje magnetem, je dodáván systém v konektorové verzi včetně parkovací zásuvky, aby bylo zajištěno, že nedojde ke spuštění stroje se zasunutým konektorem v magnetu.
 |
Snadné ovládání
Aktivace a deaktivace magnetu je řízena pomocí elektronické řídící jednotky s intuitivním ovládáním. Řídící jednotku je možné po aktivaci nebo deaktivaci od magnetu zcela odpojit.
 |
 |
Bezpečná síla
Patentovaný elektropermanentní magnetický cyklus používaný u všech elektropermanetních magnetů firmy TECNOMAGNETE dovoluje aktivovat a deaktivovat magnetickou desku krátkým impulsem během několika sekund. Po aktivování magnetu není potřeba jakákoliv energie, což zajišťuje vysokou úroveň bezpečnosti při obrábění. Vedle úspory energie, systém umožňuje tzv. „studené“ upnutí, čímž v žádném případě nedochází k tepelné deformaci obrobku a ztrátě upínací síly v čase.
Dlouhá životnost a šetrnost k životnímu prostředí
Monolitická konstrukce bez montovaných a pohyblivých částí na povrchu, umožňuje pracovat magnetickým deskám bez zvláštní údržby a s dlouhou životností. O spolehlivosti se přesvědčíte v průběhu času. Všechny komponenty lze z 95% recyklovat.
Příslušenství
Systém pro středění obrobku
Samo-centrovací zařízení se 3 soustřednými základními čelistmi s hydraulickým upínáním.
Upínací síla na čelist 3000 kg.
Velikosti od 2000 až do 5000 mm.
 |
