Hlavní charakteristiky magnetů pro frézování MILLTEC
- NOVÁ PATENTOVANÁ TECHNOLOGIE
- CELOKOVOVÝ POVRCH
- OBOUSTRNNÉ UPNUTÍ – ELIMINACE VIBRACÍ
- SAMOVYROVNÁVACÍ SYSTÉM
- TLOUŠŤKA DESKY POUZE 42 mm
- ELEKTROPERMANENTNÍ TECHNOLOGIE
- ÚSPORA UPÍNACÍCH ČASŮ
- SNADNOST A OPAKOVATELNOST UPNUTÍ
- 100% BEZPEČNOST UPNUTÍ
- ÚSPORA ELEKTRICKÉ ENERGIE
- BEZ POTŘEBY ZÁLOHOVÉHO JIŠTĚNÍ
Oboustranné upnutí
MillTec GRIP vytváří vlastní upínací síly na stůl stroje ve výši 30% jmenovité síly systému. Každý pól má nominální sílu 615 daN na obrobku a 185 daN na stůl stroje. Mechanické upínací prvky pomáhají získat dokonalé a stabilní upnutí.
GRIP funkce oboustranného upnutí zajišťuje dokonalou stabilitu s celoplošným upnutím soustavy: obrobek -magnetická deska - stůl obráběcího stroje.
Díky odstranění veškerých vibrací můžete dosáhnout vyšší kvality povrchu, větší přesnosti a optimální rychlosti obrábění s nízkým opotřebením stroje a nástrojů.
Monobloková struktura
Magnety MillTEC se vyznačující pevnou monolitickou strukturou a bez jakýchkoliv mechanických součástí v sestavě dosedací plochy. Všechny póly jsou zapracovány do monolitního rámu a jsou jeho nedílnou součástí. Tato konstrukce odolává mnoha těžkým obráběcím operacím, aniž by došlo k deformacím. Systém zůstává po celou dobu absolutně stabilní a to vše při tloušťce desky pouhých 42 mm.
 |
Celokovový povrch
Jednotný celokovový povrch, bez jakýchkoliv vkládaných součástek z horní strany desky a bez těsnící pryskyřice , působí jako mechanický kryt, který zabraňuje proniknutí cizorodých látek do elektrických obvodů a permanentních magnetů uspořádaných ve vnitřním prostoru.
 |
Kruhové poly
Polární geometrie s kulatými póly, umožnuje optimální rozložení magnetického pole, i s dostatkem volného prostoru pro další úpravy, jako je vložení pouzder pro nulový bod s bočním dorazem, nebo pro hybridní upínací plochu (nemagnetický materiál).
 |
Samovyrovnávací systém
Systém pohyblivých pólových nástavců automaticky vyrovnává součást při upnutí, a tím umožní perfektní rovnoběžnost obrobku. Zároveň umožňuje upnutí neopracovaných obrobků na upínací ploše magnetu a dosažení přefrézování í horních ploch v požadované přesnosti. Tím odstraníte zdlouhavé a více nákladné vedlejší operace a několika násobné otáčení obrobku.
 |
 |

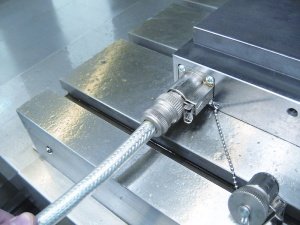

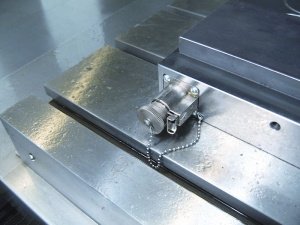

Konektorové připojení
Magnet je standardně vybaven konektorem ERGON pro propojení s jednotkou. Připojení je velmi rychlé. Díky odpojitelnému připojení je možné přimagnetovat obrobek k magnetu a magnet následně odpojit od řídící jednotky, tím je zaručena absolutní svoboda pohybu stolu bez omezení jakýmkoliv kabelem.
Pro aplikace ve velmi náročných podmínkách je možné magnet vybavit pevným připojením, které zajišťuje vodotěsné spojení s dlouhou životností bez nutnosti údržby a kontroly konektoru.
 |
 |

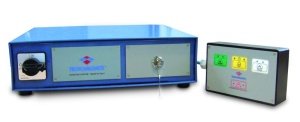

Snadné ovládání
Aktivace a deaktivace magnetu je řízena pomocí elektronické řídící jednotky s intuitivním ovládáním. Řídící jednotku je možné po aktivaci nebo deaktivaci od magnetu zcela odpojit.
Jednotka disponuje klíčkem pro přepínání ovládání horní a dolní strany magnetu. Seřizovač tak může přimagnetovat magnet ke stolu stroje, přepnout přepínač do polohy ovládání horní plochy a klíček vyjmout. Obsluha je pak schopna ovládat pouze vrchní část.
 |
 |
Bezpečná síla
Patentovaný elektropermanentní magnetický cyklus používaný u všech elektropermanetních magnetů firmy TECNOMAGNETE dovoluje aktivovat a deaktivovat magnetickou desku krátkým impulsem během několika sekund. Po aktivování magnetu není potřeba jakákoliv energie, což zajišťuje vysokou úroveň bezpečnosti při obrábění. Vedle úspory energie, systém umožňuje tzv. „studené“ upnutí, čímž v žádném případě nedochází k tepelné deformaci obrobku a ztrátě upínací síly v čase.
Dlouhá životnost a šetrnost k životnímu prostředí
Monolitická konstrukce bez montovaných a pohyblivých částí na povrchu, umožňuje pracovat magnetickým deskám bez zvláštní údržby a s dlouhou životností. O spolehlivosti se přesvědčíte v průběhu času. Všechny komponenty lze z 95% recyklovat.

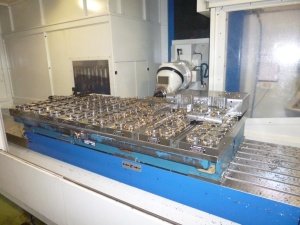

Dostupné modely MillTEC
MillTEC - standardní desky
Standardní typová řada desek do rozměru až cca 600 x 1000 mm. Pro umístění na horizontální i vertikální frézky, obráběcí centra … atd. Magnet je dodáván s parkovací deskou pro snadné umístění na stroj a montážními otvory pro zajištění polohy magnetu.
|
CUBOTEC - magnetické úhelníky
Magnetický úhelník postavený na základě technologie MillTEC. Struktura monobloku je vyrobena obráběním z jediného kusu oceli s pomocí moderních FMS systémů na jedno upnutí. To dovoluje dosáhnout vysoké tuhosti zařízení a vynikajících výrobních tolerancí. Cubo Tec umožňuje vyšší denní vytížení a možnost obrábění až 5 stran obrobku bez omezení upínacími zařízeními. Nízká hmotnost Cubo Tecu dovoluje vyšší rychlosti paletizačního systému bez nebezpečí poškození mechanismů stoje.
 |
Speciální upínací systémy
Nabízíme taktéž navržení magnetického upínacího přípravku dle potřeb dané aplikace.
 |
 |
Sestavy magnetických desek

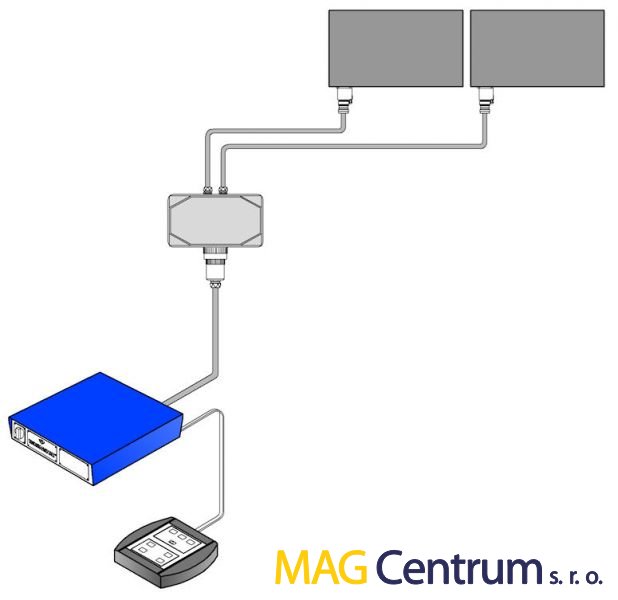

EPC 2Ovládání dvou magnetických desek pomocí jedné řídící jednotky. Vhodné pro varianty s napájecím napětím 230 V i 400 V Sestava obsahuje: Sestavu je možné dodat s odpojitelným připojením k deskám (konektory) i ve verzi s pevným připojením. |
 |

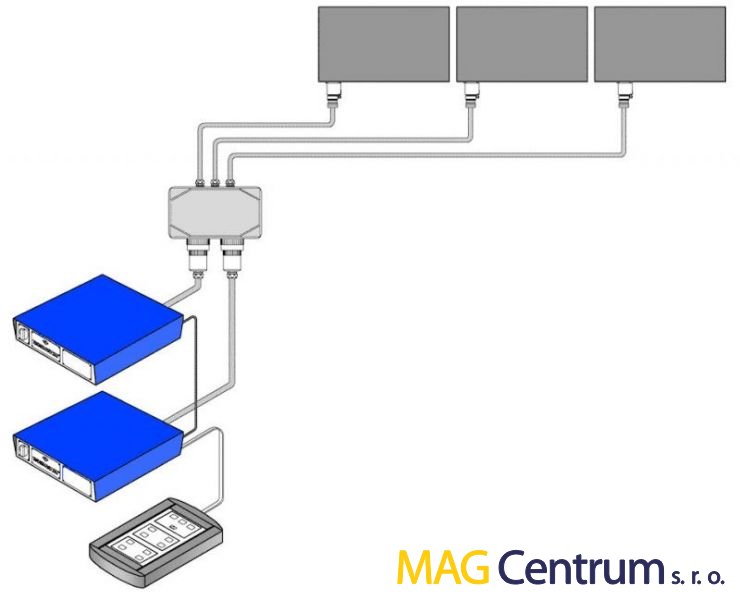

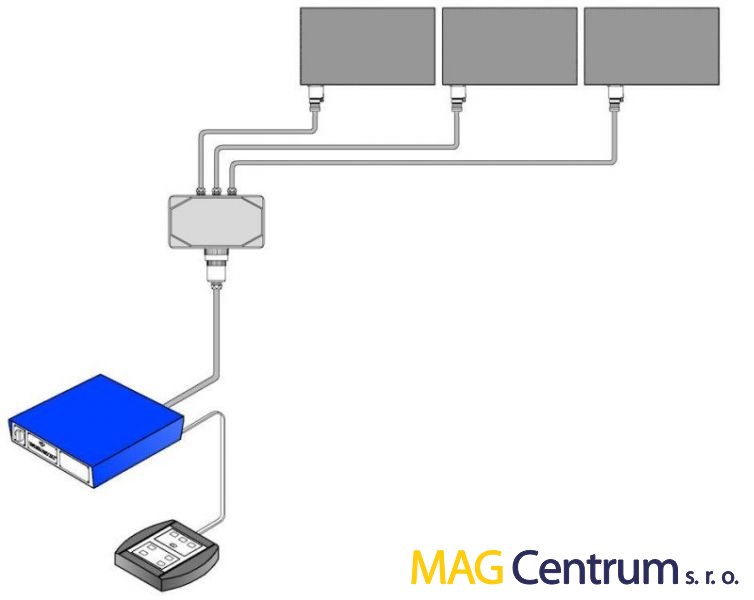

EPC 3Ovládání tří magnetických desek. Magnetické desky jsou ovládány při napájecím napětí 230V ovládány pomocí dvou jednotek a při napájecím napětí 400V pomocí jedné jednotky. Sestava obsahuje: Sestavu je možné dodat s odpojitelným připojením k deskám (konektory) i ve verzi s pevným připojením. |
  |

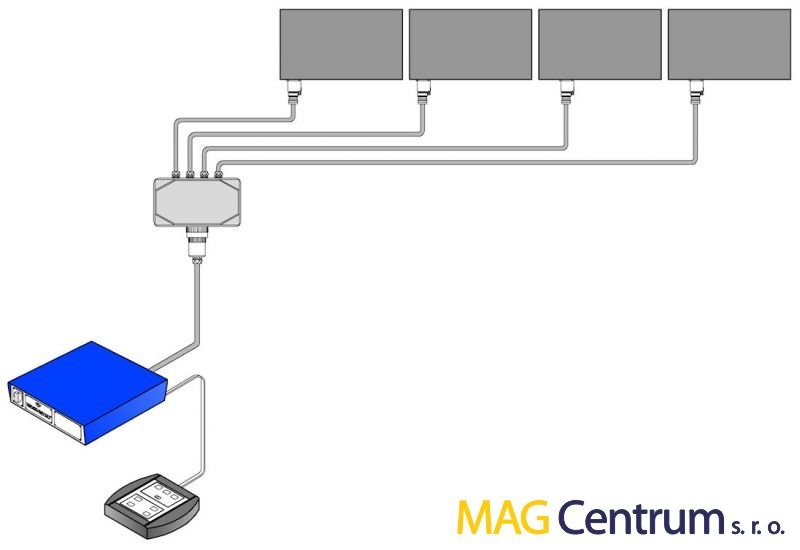

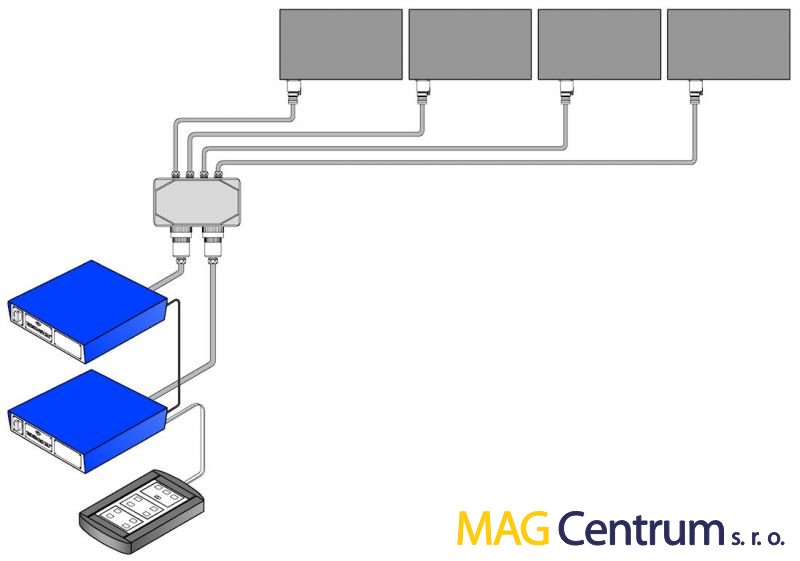

EPC4Ovládání čtyř magnetických desek. Magnetické desky jsou ovládány při napájecím napětí 230V ovládány pomocí dvou jednotek a při napájecím napětí 400V pomocí jedné jednotky. Sestava obsahuje: Sestavu je možné dodat s odpojitelným připojením k deskám (konektory) i ve verzi s pevným připojením. |
  |
Sestavy více než 4 desek
Sestavy více než čtyř magnetických desek jsou řešeny individuálně speciálním řídicím systémem, tak aby bylo zajištěno snadné, spolehlivé a intuitivní ovládání.
Příslušenství

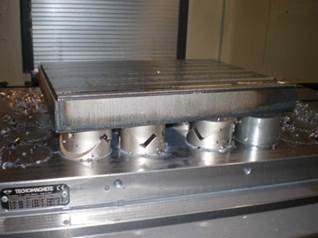

Polové nástavce pro sestavení samovyrovnávacího systému
PMR 70/45
Pohyblivý pólový nástavec, který je v demagnetovaném stavu (s vypnutou deskou) schopný přizpůsobit svou výšku zakřivení obrobku.
Po aktivaci magnetické desky stlačený nástavec “ztuhne“ případně “přiskočí“ a zajišťuje převod upínací magnetické síly. Tím je zajištěno dokonalé upnutí.
PFR 70/45
Pevný pólový nástavec, který se v samovarovnávacím systému používá společně s pohyblivými pólovými nástavci v počtu 3 kusů. Tyto 3 nástavce slouží jako body pro definici roviny při ustavení obrobku.
Pevné polové nástavce
PFR 70/20

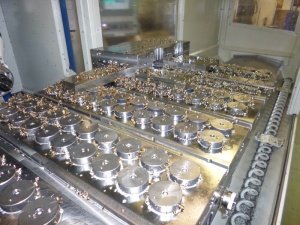

Pevný pólový nástavec, který slouží pro vyvýšení obrobku nad horní plochu magnetu. Umožňuje tím lepší přístupnost bočních ploch obrobku, vrtání průchozích děr a prodlužuje životnost vrchní plochy magnetu.
Pevné pólové nástavce důrazně doporučujeme použít v případě potřeby přefrézování upínací roviny magnetu např. za účelem zvýšení přesnosti rovinnosti. Přefrézování plochy magnetu není v tomto případě vhodné vzhledem k omezeným možnostem úběru z horní strany magnetu.

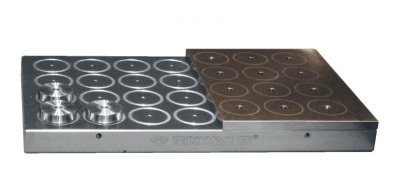

Polová deska
Pólová deska - MillTEC
Pólová deska je určena pro kompletní zakrytí horní části magnetu, přičemž převádějí magnetický tok na svůj povrch do upnutého dílce. Jsou ideální pro upínání tvarově složitých dílců sériové výroby, nebo dílců s velkým množstvím průchozích otvorů.
Desky disponují téměř 100% plochou pro vrtání a obrábění.
 |
